Krovy pro přístřešky (31 fotografií): výpočet kovových oblouků. Jak je svařovat z profilové trubky vlastníma rukama? Popis typů

Krov pro stříšku je konstrukce, kterou lze snadno postavit vlastníma rukama. Abyste však nakonec dosáhli požadovaného výsledku, měli byste pečlivě dodržovat výrobní technologii. Dnes se v našem článku blíže podíváme na oblasti použití vazníků pro stříšky, existující typy těchto konstrukcí a také na pravidla pro instalaci rámů vlastníma rukama.

Popis a účel

V podstatě jsou příhradové nosníky pro markýzy rámem, který se skládá z několika prvků. Základem této konstrukce jsou tedy dva pásy (jeden horní a jeden spodní). Tyto pásy představují výztužné prvky ve vztahu ke svisle umístěným sloupkům.

Kromě toho, Základna zpevňuje výztuhy, které jsou uspořádány diagonálně. Sjednocení všech prvků krovu se provádí svařováním. Pokud je tato konstrukce vytvořena podle všech pravidel, vyznačuje se vysokou úrovní spolehlivosti, bezpečnosti a dlouhou životností.

Krovné nosníky se používají k různým účelům. Zvažme některé z nich.

Organizace a úprava parkovišť pro motorová vozidla. V tomto případě se příhradové nosníky pro přístřešky mohou stát cenově dostupnějším analogem budov typu investičního garážového typu. Navíc jejich výstavba bude vyžadovat podstatně méně času a úsilí.
Stavba markýz. Krovové příhradové nosníky lze použít k vytvoření přístřešků pro maloobchodní prodejny, autobusové zastávky atd. Kromě toho se konstrukce aktivně používají k vytváření přístřešků nad prahem v soukromých budovách.
Stavba altánů. Uspořádání altánů pomocí vazníků je jedním z nejoblíbenějších způsobů využití těchto konstrukcí. Můžete si tak vytvořit altán jak na zahradě, tak i na vile nebo v rámci veřejného parku.
Výroba bazénových stříšek. Takové konstrukce ochrání váš bazén před vniknutím nadměrného množství nečistot a také před sedimenty, které mohou znečistit upravenou vodu v bazénu.
Organizace přístřešků pro komerční účely. S těmito konstrukcemi můžete zřídit různé ohrady pro hospodářská zvířata: například pro kuřata nebo prasata.

Jak vidíte, rozsah použití vazníků pro přístřešky je poměrně široký – díky tomu jsou tyto konstrukce rozšířené a oblíbené mezi majiteli soukromých domů a často se používají i k uspořádání veřejných prostor. Obecně řečeno, Kryty stříšek mohou být vyrobeny z různých materiálů. Kov je však považován za nejvhodnější surovinu. Je to ten, který poskytuje vysokou pevnost, bezpečnost a spolehlivost konstrukcí.

Nejčastěji se tedy používají kovové trubkové výrobky s obdélníkovým nebo čtvercovým průřezem. To je dáno tím, že tento materiál má velké množství výhod.

Mezi hlavní patří následující charakteristiky.

Vysoká úroveň pevnosti. Tuto vlastnost zajišťuje přítomnost speciálně navržených výztužných žeber. To je do značné míry ovlivněno skutečností, že průřez kovových trubek je čtvercový nebo obdélníkový, a nikoli kulatý (druhou možnost lze v případě potřeby snadno ohnout).
Cenově dostupné náklady. Vzhledem k tomu, že tento materiál je relativně cenově dostupný (díky poměrně jednoduché technologii jeho výroby), je jeho nákup dostupný téměř každému, a to i s malým příjmem. Odborníci doporučují dávat přednost výrobkům válcovaným za tepla.
Komfort používání. Vzhledem k tomu, že průřez kovových trubek je čtvercový nebo obdélníkový, vyznačuje se vysokou úrovní pohodlí při provozu. To je dáno především použitím spojovacích šroubů a specializovaného svařovacího zařízení. Kromě kovových trubek lze k vytvoření vazníků pro přístřešky použít i řezivo. Navzdory tomu, že tato možnost má bezpodmínečné výhody (včetně snadné výroby), v praxi se používá jen zřídka.

Zobrazit přehled

Dřevěné vazníky nebo konstrukce z kovových oblouků (nebo jednoduše kovu) se dodávají v různých typech. Oblíbené jsou například kované vazníky pro přístřešky, zatímco dřevěné konstrukce se obvykle používají méně často. Je třeba mít na paměti, že vazníky pro přístřešky mohou mít různé velikosti. Podívejme se na ty nejoblíbenější.

Obdélníkový

Jsou relevantní, pokud bude kovový rám vystaven poměrně velkému zatížení. Pro stavbu takové konstrukce bude nutné spojit 4 trubky. V tomto případě je nezbytné umístit mezi trubky distanční podložky. Jako spojovací materiál lze použít šroubové spoje nebo speciální konektory. Lze použít i svařování.

Jak bylo uvedeno výše Obdélníkový design je určen pro těžké zatížení. V tomto ohledu lze vazníky kombinovat například do stojanů. Pro vytvoření obdélníkových vazníků můžete použít jak běžné kovové trubky, tak i spolehlivý nerezový materiál.

Klenutý

Obloukový typ konstrukce je považován za nejpohodlnější. Díky tvaru konstrukce je možné skrýt ohybové linie v průřezech rámu.

Pokud se rozhodnete postavit podobný vazník pro vrchlík, musíte vzít v úvahu skutečnost, že materiál oblouku je vystaven stlačení, a proto bude nutné všechny výpočty provádět podle zvláštního principu.

Hmotnost střechy, bednění a zatížení sněhem bude rovnoměrně rozložena po celém vrchlíku.

Ploché

Ploché vazníky pro přístřešky patří k nejhospodárnějším na výrobu. Maximální ložná plocha je 50 metrů čtverečních, proto je taková konstrukce určena výhradně pro domácí použití.

trojúhelníkový

Při konstrukci trojúhelníkového vazníku pro vrchlík je nutné si uvědomit, že tato konstrukce je podle svých charakteristik štítová, zatímco sklon stran je 22-30 stupňů. Instalace takové farmy je relevantní v oblastech s velkým množstvím sněžení.

Zároveň je třeba si uvědomit, že tento design má některé nevýhody, a to přítomnost ostrého uzlu, který se nachází u základny, a také přítomnost dlouhých centrálních podpěr. Tyto prvky výrazně komplikují přípravu výkresu a konstrukčního schématu.

Proto byste při konstrukci vlastního krovu pro vrchlík měli pečlivě přistupovat k výběru optimálního tvaru konstrukce.

Výpočet

Než začnete stavět krov pro vrchlík, měli byste pečlivě vypočítat všechny potřebné vzdálenosti (například výšku a délku konstrukce). Měli byste se řídit standardními pokyny.

Je třeba se ujistit, že délka rámu příhradového nosníku pro vrchlík je stejná jako délka rozpětí, které profil zakrývá.
Výška konstrukce se určuje na základě zvoleného úhlu a tvaru vazníku. Například pokud chcete postavit trojúhelníkový typ konstrukce, měla by se její výška pohybovat v rozmezí 1/5 až ¼ délky, u obdélníkového typu by tato hodnota měla být 1/8.
Rošt by měl být instalován pod úhlem k pásu, a tento úhel může být od 35 do 50 stupňů.
Pro správný výpočet mezery mezi uzly je nutné vzít v úvahu šířku panelu. Tyto ukazatele musí být nutně stejné.
Pokud je vazník velmi dlouhý (více než 25 metrů), budete muset postavit speciální stavební výtah. K tomu je nutné provést samostatné výpočty, aby se určila úroveň zatížení a vybrala nejvhodnější velikost profilových trubek.

Je třeba mít na paměti, že v některých případech budete muset provádět nejen standardní, ale i speciální výpočty na základě vašich individuálních projektů.

Jak na to?

Můžete se pokusit svařit vazník pro vrchlík z profilové trubky, výztuže nebo jiných materiálů vlastníma rukama (a velikost vazníku se může lišit: například 4, 5, 6 nebo dokonce 8 metrů). Hlavní věc je, že Výrobní proces odpovídal předem připraveným výkresům a schématům.

Pokud se rozhodnete vytvořit si baldachýn sami a doma, měli byste si pečlivě přečíst dokument, jako je SNiP 2.01.07-85. Podrobně pojednává a upravuje všechny otázky související s tvorbou vrchlíku. Aby bylo dosaženo uspokojivého konečného výsledku, nesmí se zanedbávat pravidla výše uvedeného oficiálního dokumentu – to může vést k nepřesnostem a vadám.

Kromě toho by před zahájením praktických akcí měla být provedena předběžná teoretická příprava. Měli byste se například rozhodnout o tvaru vazníku a také o velikosti potrubního průřezu. Zároveň odborníci doporučují, abyste se vždy zaměřili na klimatické podmínky regionu, ve kterém žijete.

Měli byste se také rozhodnout o rozměrech (délka, výška, šířka atd.), sklonech a úhlech atd. Jakmile jsou předběžné práce dokončeny a všechny potřebné výpočty provedeny, měli byste začít s kresbou výkresů a diagramů, které se stanou základem vaší budoucí struktury.

V tomto případě musí být dokumentace vypracována co nejpečlivěji a nejpozorněji, aby se později nemusel návrh přepracovávat.

Při stavbě krovu pro vrchlík vlastníma rukama je třeba dodržovat jednoduché pokyny sestavené odborníky. Jako příklad uvedeme podrobný plán pro stavbu obdélníkového krovu o rozměrech 4 x 6 metrů.

Nejprve byste měli nařezat sloupky, které budou základem a podepřely celou konstrukci. Vzhledem k tomu, že délka vazníku je 6 metrů, budete potřebovat 6 sloupků (1 sloupek na 1 metr). V tomto případě odborníci doporučují dát přednost profilové trubce o rozměrech 80 x 80 mm nebo 100 x 100 mm.
V této fázi je nutné připravené podpěry umístit do půdy (přibližně 80 centimetrů hluboko). Je také třeba je vyztužit betonem. Pokud jde o přímé umístění sloupků, 4 z nich by měly být umístěny na okrajích a zbývající 2 by měly být umístěny uprostřed dlouhých nosníků. V tomto případě je třeba dbát na to, aby bylo zatížení rozloženo co nejrovnoměrněji. Aby se dosáhlo tohoto výsledku, doporučuje se instalovat sloupky ne v samotných rozích, ale spíše s malým předstihem.
Co se týče výšky sloupků, záleží na vašich individuálních potřebách. V první řadě je třeba zvážit, k jakým účelům budete stříšku v budoucnu používat. Při instalaci podpěrných sloupků je důležité je umístit na stejnou úroveň – jen tak dosáhnete co nejrovnoměrnější střechy stříšky.
V některých případech je vhodné instalovat přístřešek vedle cihlové zdi domu. V tomto případě mohou funkci podpěr na straně této zdi plnit zapuštěné díly, které jsou umístěny v nosné konstrukci ve stejné úrovni jako betonové podpěry na druhé straně.
Samotný vazník musí být smontován na zemi. Spojují se tedy prvky, jako jsou spodní a horní nosníky, a také svislé sloupky, které musí být zajištěny svařováním. Důležité je také svařit diagonální příčky.
Protože je vrchlík dlouhý šest metrů, musí se skládat ze šesti vazníků. Po vytvoření všech konstrukcí je třeba mezi jejich podpěrami napnout dlouhé podélné nosníky, které spojují tři sloupky v řadě.
Vazníky jsou zvednuty a svařeny ve vzdálenosti 1,5 metru od sebe.
Dalším krokem je upevnění vazníků pomocí speciálně navržených příčníků. Ty by měly být upevněny každých 0,5 metru po celé délce horního pásu.
Nakonec je nutné pečlivě vyčistit švy – to by se mělo provést pomocí brusky.
Dále je třeba celou konstrukci natřít.

V dalším videu uvidíte, jak vyrobit krov pro stříšku.

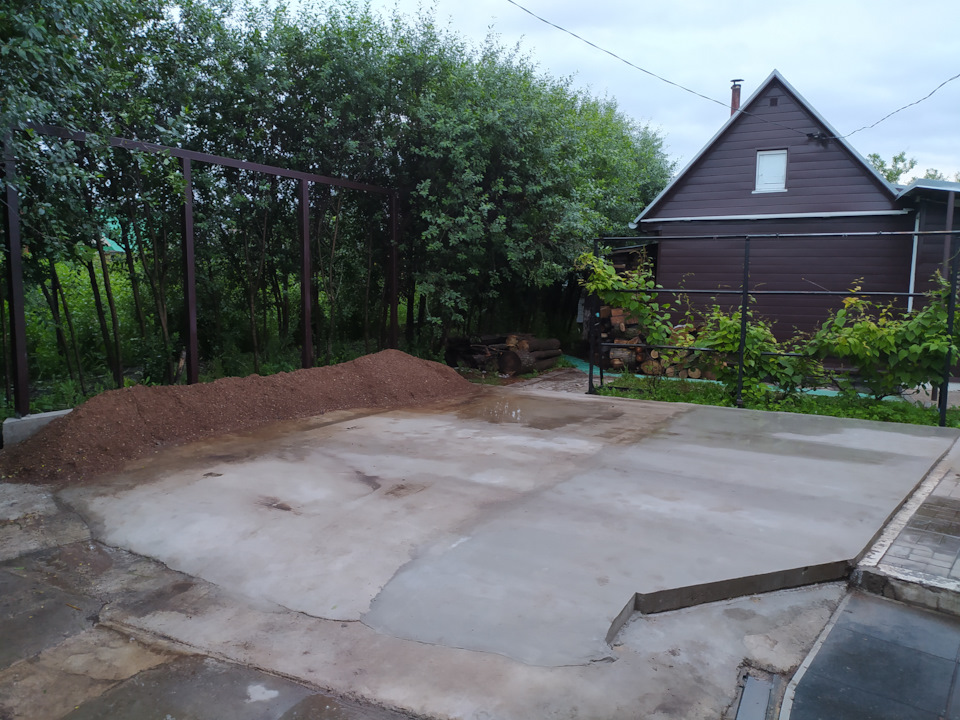

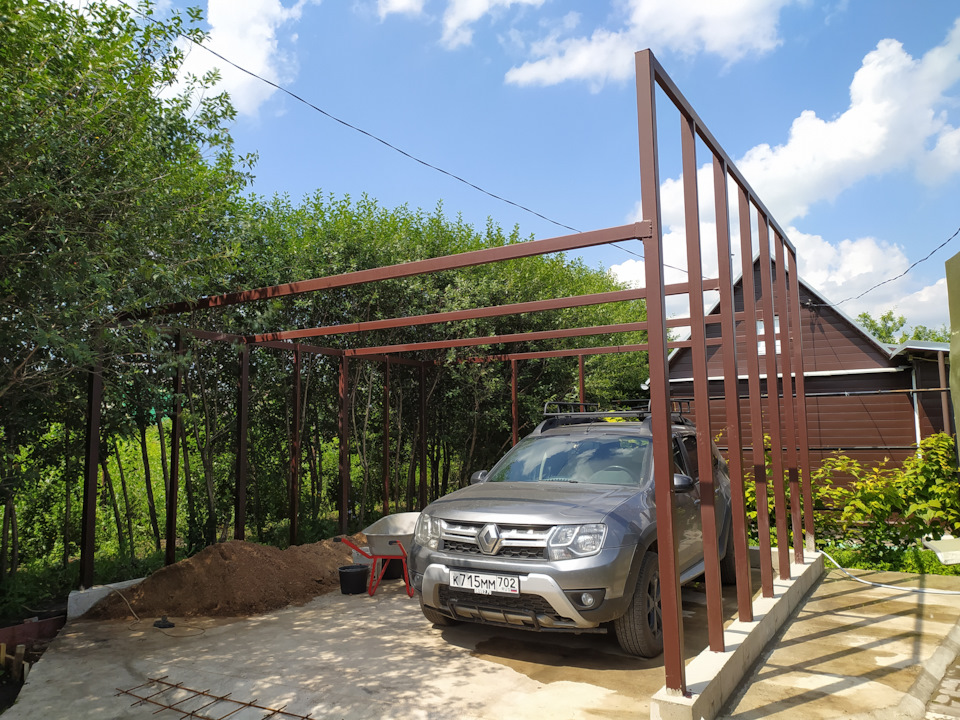

Stavím přístřešek pro auto o rozměru 5*5 metrů Sloupky jsou z profilových trubek 80*80*3, páskování sloupků je z profilových trubek 80*40*3 mm, délka vazníku s přihlédnutím k okapu bude cca 5,5 metrů. Laťování vyrobím s deskou 6*1.2 mm Plánuji udělat vazník z trubky – vršek vazníku 5*150*50, vazník 40*40*3 Páskování je 60*40*3 A vydrží snad někdo vazník na 40 kg zatížení sněhem podobných vazníků?

Postavil jsem ho pouze s půlkruhovou střechou.

Existují online farmářské kalkulačky. Přidejte k 330 kg/m² hmotnost desek a střešní krytiny.
Zde je první, na který jsem narazil: prostobuild.ru/onlainrasc…55-kalkulyator-fermy.html

Ano, neumím takové věci používat, proto jsem zde žádal o pomoc nejednou jsem se to snažil pochopit, není to moje věc, asi těmhle kalkulačkám nerozumím, všechny jsou dělané podle stejného standardu a po mých absolutně nesprávných výpočtech mi dávají každou fajfku na farmě 70*70.

No, 330 kg/m2 je docela vážná zátěž. Při kroku 1,2 m a šířce 6 je zatížení na jeden vazník, s přihlédnutím k hmotnosti konstrukcí, více než 2,5 tuny (6 * 1,2 * 330 = 2376).

Pokud uděláte vazník o třech polích, jak doporučují tyto online kalkulačky pro vazník 6-9 metrů, každé rozpětí bude 2 metry, zatížení na něj bude 2 * 1,2 * 330 = 792 kg, to je pouze zatížení průhybem, plus bude také zatížení tlakem. Obecně platí, že i podle hrubých odhadů 40 * se trubka zbortí. Ani 40*3 tam nebude stačit, myslím, že 70*70*120 mi dává na horní nosník, ne méně, a to je se 120 poli, se třemi je to ještě více…

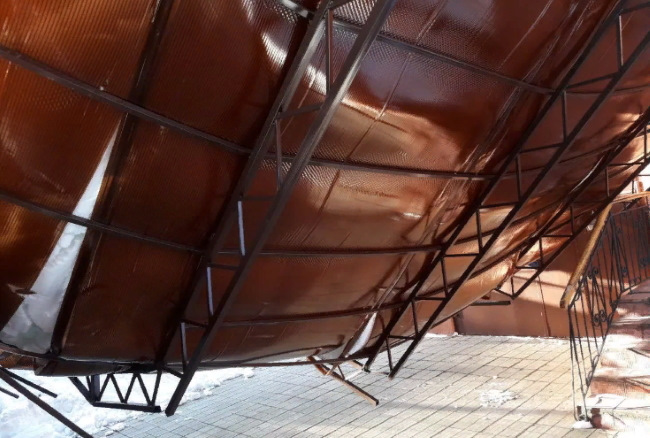

Na internetu jsou desítky fotek přístřešků s takovými vazníky z trubek typu 40*40, zborcených od sněhu. A sněhu tam moc není.

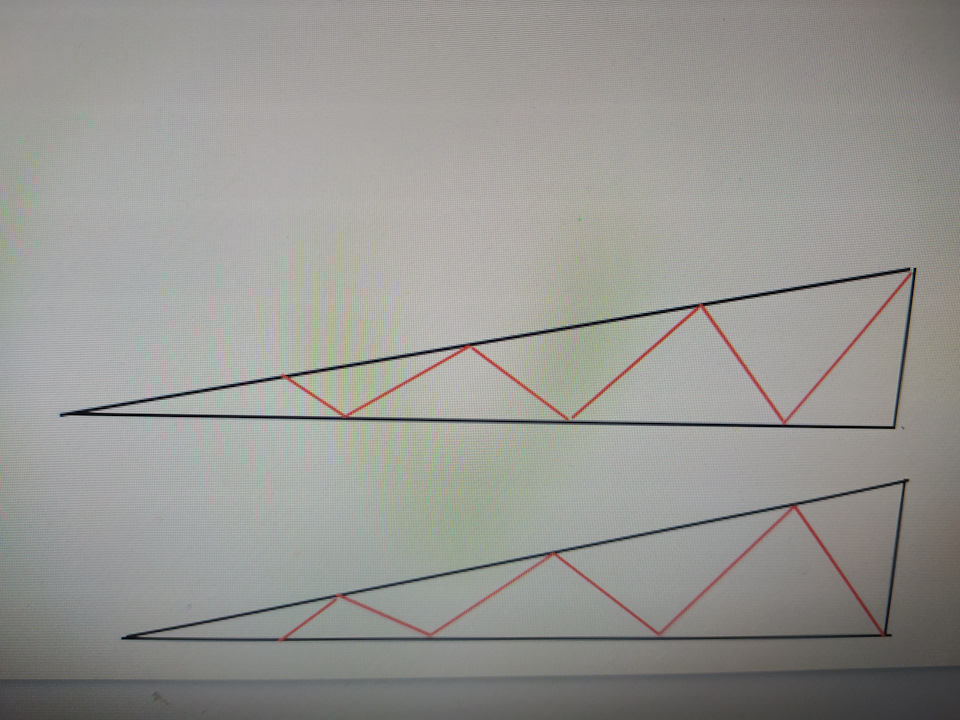

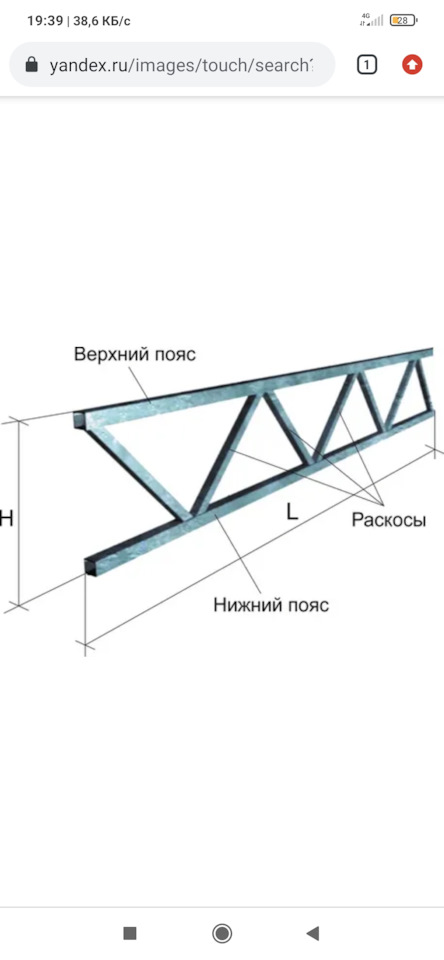

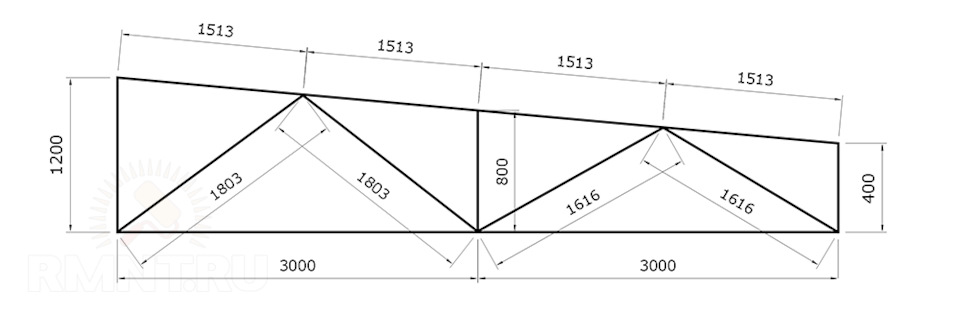

A jak správně udělat diagonály na vazníku – jako na obrázku výše nebo na obrázku níže, aby fungovaly správněji?

Ani jedna farma nemá správný tvar. Krov by se neměl sbíhat do trojúhelníku, jako máte na levém okraji. Jinak to nevydrží a nebude to vazník, ale prostě dvě prakticky rovnoběžné trubky. Mělo by to vypadat jako na obrázku níže, přibližně o jeden okraj výše, druhý níže, ale ne konvergující k nule.

Gepard-OFFROAD

A jak správně udělat diagonály na vazníku – jako na obrázku výše nebo na obrázku níže, aby fungovaly správněji?

Pokud je krov jako pravý okraj jako na horním obrázku, nazývá se krov Molodechno, pojmenován podle města, kde se takové vazníky vyráběly. V tomto případě by měl sloup jít až k hornímu nosníku, jako na obrázku níže.

No, 330 kg/m2 je docela vážná zátěž. Při kroku 1,2 m a šířce 6 je zatížení na jeden vazník, s přihlédnutím k hmotnosti konstrukcí, více než 2,5 tuny (6 * 1,2 * 330 = 2376).

Na internetu jsou desítky fotek přístřešků s takovými vazníky z trubek typu 40*40, zborcených od sněhu. A sněhu tam moc není.

Jen se dívám na fotky podobných farem na internetu – lidé si stejně dělají rovnátka, takže není jasné, co by bylo správnější

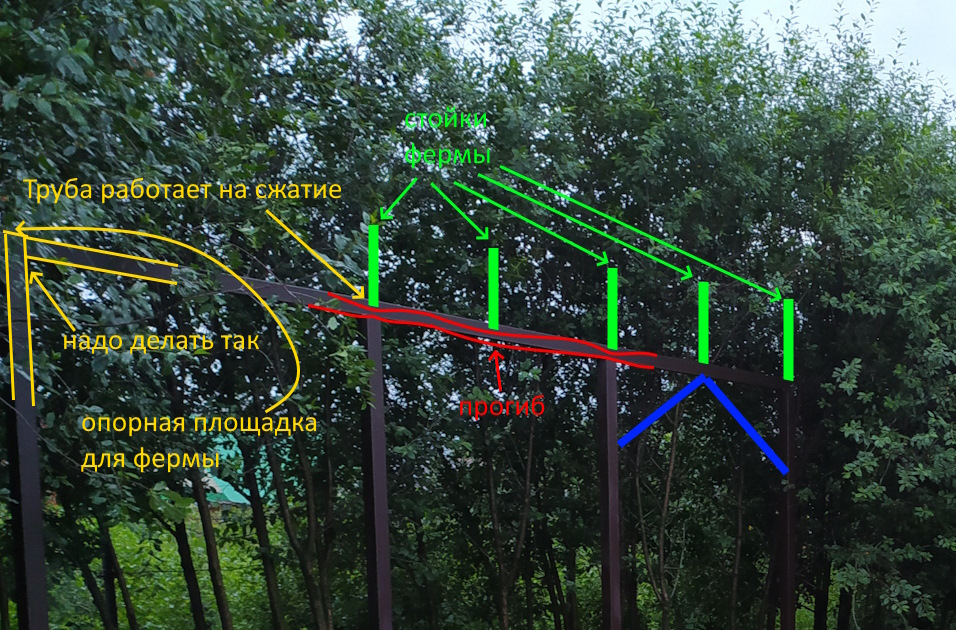

Pokud jde o úhlopříčky, nejprve musíte nakreslit, kde budou úhlopříčky spočívat na podpěrách. Ale musíte se dívat ne na fotografie a kresby, ale na plány. Nejsou vyrobeny bez výpočtů, ale vazníky na fotografiích a výkresech jsou v 90% případů vyrobeny okem bez výpočtů. A po první zimě vypadají jako na fotce, kterou jsem přiložil výše. Nebo jsou určeny do jižního klimatu, kde není zima.

Děkuji za podrobnou odpověď. Ukazuje se, že kromě úhlopříček potřebujeme svařit i svislé podpěry? Bez nich samotné úhlopříčky nebudou fungovat?

Bude, ale zatížení průhybem bude mnohem větší na horním nosníku, protože bez svislých podpěr jsou rozpětí mezi podpěrnými body 2krát větší.

Dobře, děkuji mnohokrát

Bude, ale zatížení průhybem bude mnohem větší na horním nosníku, protože bez svislých podpěr jsou rozpětí mezi podpěrnými body 2krát větší.

Ještě mám možnost udělat 1 stěnu vysokou 3,1-3 metru. Jde jen o to, že jedna stěna již byla nainstalována, druhá ne. Maximální výška střechy, kterou mohu udělat, je 2 metru, ne vyšší – horní napájecí kabel visí ve výšce 1 nad zemí. Myslel jsem – v tomto případě můžete vyrobit obdélníkové vazníky ze 3,7 paralelních trubek. Možná pak bude tato varianta levnější a spolehlivější Jaká je minimální výška krovu, kterou lze v tomto případě vyrobit a bude stačit 3,8 cm rozdíl sklonu?

Sloupy s roztečí vazníků 1,2 metru nebo více? Pokud je to více, musíte udělat další rovnátka, přibližně jak jsem nakreslil modře. Obecně platí, že rozteč sloupků se obvykle rovná rozteči vazníků, protože je problematické zajistit, aby se trubka uprostřed rozpětí nedařila zploštit. No, i naproti sloupům jde trubka nahoru, a to nemůžete udělat, trubka bude zploštělá, jak jsem nakreslil červenými čarami. Sloup by měl jít nahoru a příčky mezi sloupy by měly sousedit se sloupky na straně, jak jsem nakreslil žlutě vlevo.
Zde asi v čase 0:40 můžete vidět, jak jsou trubky zploštěny při této nesprávné instalaci:

Sloupy jsou větší se vzdáleností 1,5-1,6 metru mezi nimi. Budeme muset nainstalovat výztuhy a zpevnit potrubí tam, kde budou ležet vazníky. A tak jsem naplánoval 5 vazníků s krokem 1,2 metru. Myslíte si, že jich bude málo a krok je potřeba zkrátit?

Krok je normální a provádí se mnohem méně často. Obecně platí, že schod je nutné volit s ohledem na nosnost podlahy. Například strop bude z desek s krokem dejme tomu 40 centimetrů. S ohledem na tento krok vypočítáte zatížení každé desky. Délku desky upravíte tak, aby vydržela vypočtenou zátěž a nejlépe s rezervou 2x Tato délka desky, při které snese vypočtenou zátěž, je krok vazníků.

Pokud však již existují sloupy, musí být krok vazníků proveden s ohledem na krok sloupů. A vybírejte desky, které vydrží vypočítané zatížení s takovými rozpětími.

Dobré odpoledne. V této fázi jsem to udělal takto: krok mezi sloupy je přibližně 0,7 metru. udělám 7
Farma se stejným krokem. Chci udělat vazníky ze 2 rovnoběžných trubek. Výškový rozdíl mezi stěnami je 1 metr. Jaký druh potrubí lze použít pro farmu? 60*40*3 nepůjde zdola a shora?

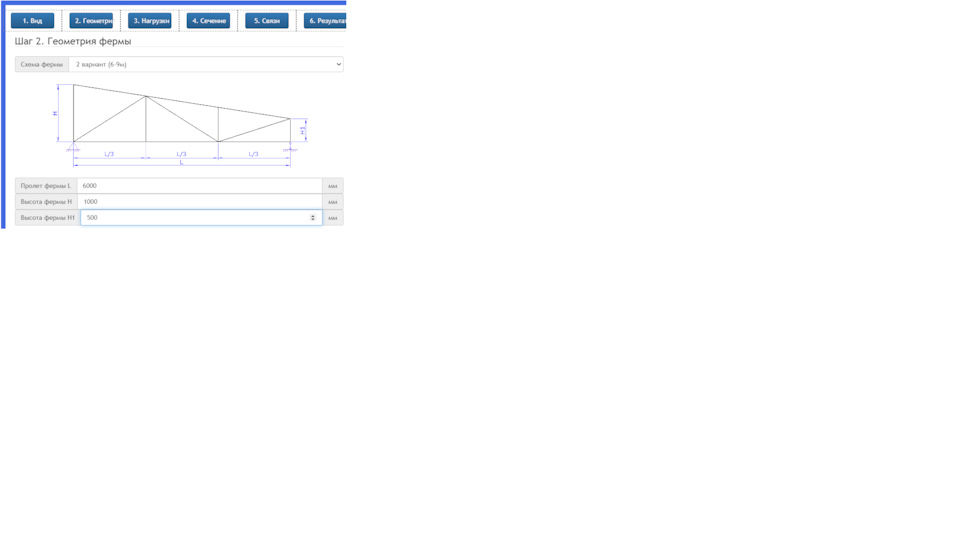

Asi to půjde, krok je dost malý. Paralelně to znamená dvě trubky na jedné farmě, nebo co? Zde jsem počítal, na toto provedení stačí i 50*40*2. Výška je jeden metr na jedné straně a 30 cm na druhé, počítal jsem. a upevnění ve všech bodech.

Dvě trubky v jednom vazníku. Horní trubka je 60*40*3, spodní trubka je 60*40*3, vzdálenost mezi nimi je 20-30 centimetrů a jsou navzájem spojeny výztuhami.

Podle propočtů snese i vzdálenost 20 cm, ovšem za podmínky, že alespoň jedno upevnění je uprostřed, tedy že vazníky na sebe navazují. V opačném případě neprojde zkouškou stability, to znamená, že se krov může při zatížení zkroutit na stranu.

Dobře, děkuji za pomoc)))

Prosím řekni mi,
Jak důležité je umístit vazník striktně pod sloupek, ale zcela na nosník?

Pokud tomu dobře rozumím, situace je podobná autorově, kdy trubka (nosník) jde na sloupky a na ní stojí vazník?
Při velkém zatížení se v nejlepším případě trubka pod vazníkem zploští, přibližně jako na videu, ale konstrukce vydrží. V nejhorším případě, pokud bude působit jakékoli další boční zatížení, se trubka nemusí svinout svisle, ale do strany, tedy jako diamant. V tomto případě se vazník posune z regálu a může spadnout, respektive konstrukce se zhroutí.

V dnešní době může zima přijít všude a na jihu může 1 den sněžit a druhý den začít tát, takže je levnější být v bezpečí, než litovat, jinak stříhání rohů vede k potížím

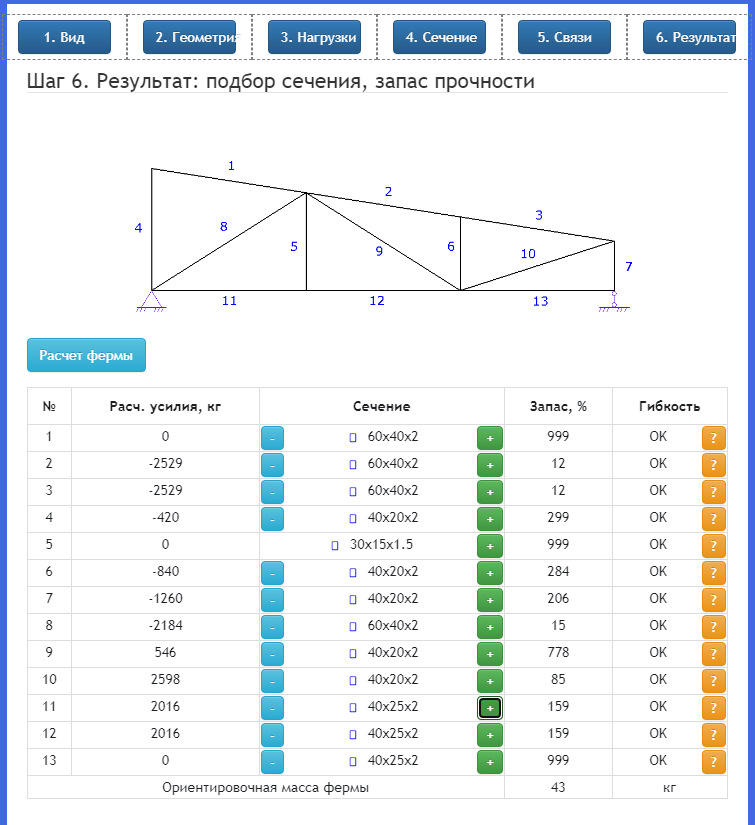

z výpočtu vyplývá, že minimum pro vršek bude 60x40x2 (to je s 12% rezervou pevnosti), pro spodek můžete použít 40x40x2 (tam je tah – stačí), ale výztuhy, které půjdou z rohů, je také potřeba vyrobit z minima 60x40x2 – tam je komprese, potřebujete větší trubku)

Děkuji za odpověď. Další otázka: jaký je správný způsob výroby rovnátek – jak jsem znázornil na obrázku výše nebo na obrázku níže? Jak budou fungovat správněji?

je tam chyba – spodní by měl být vyroben z minima 40x25x2

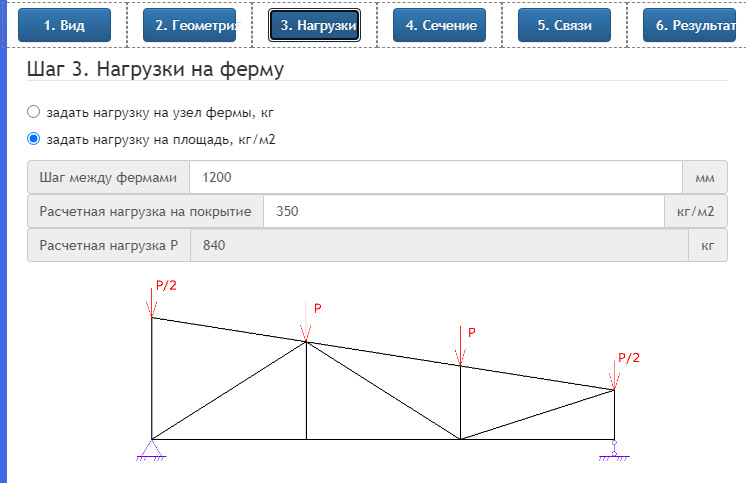

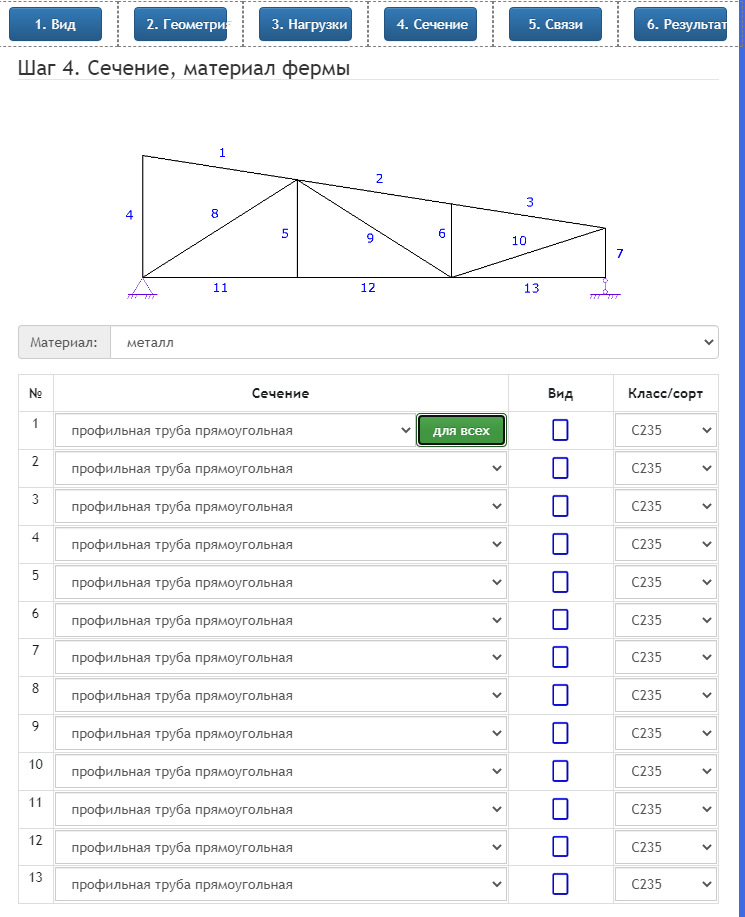

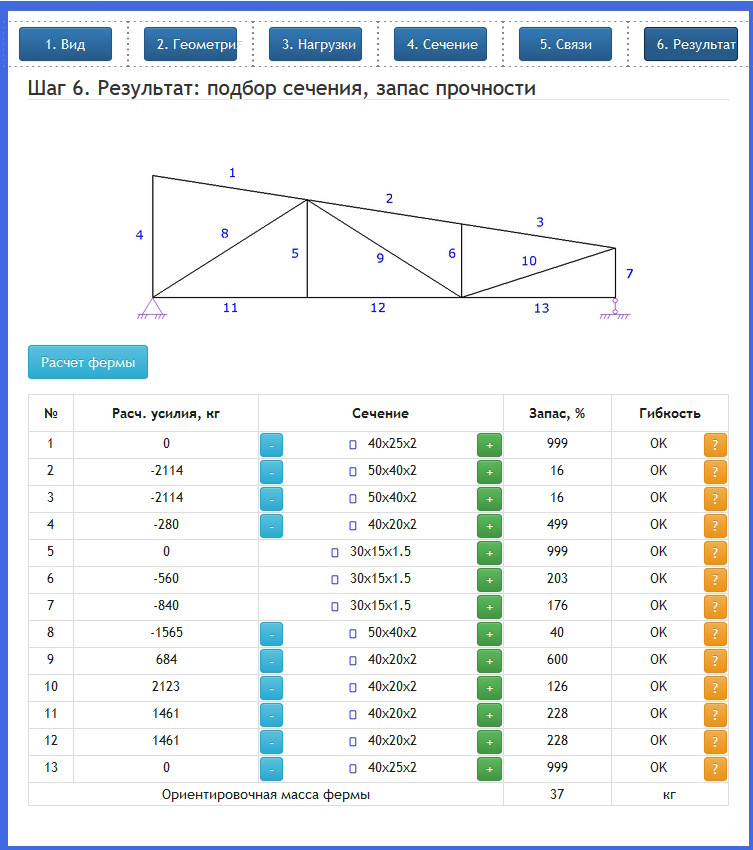

a tady jsou další screenshoty výpočtů – možná pomohou. a na spojích je samozřejmě lepší svařit kovové desky, aby se zvětšila plocha svaru

Všem komentátorům najednou – nepočítal jsem to já, ale program – to není výzva k provedení, ale pouze předběžné náčrty

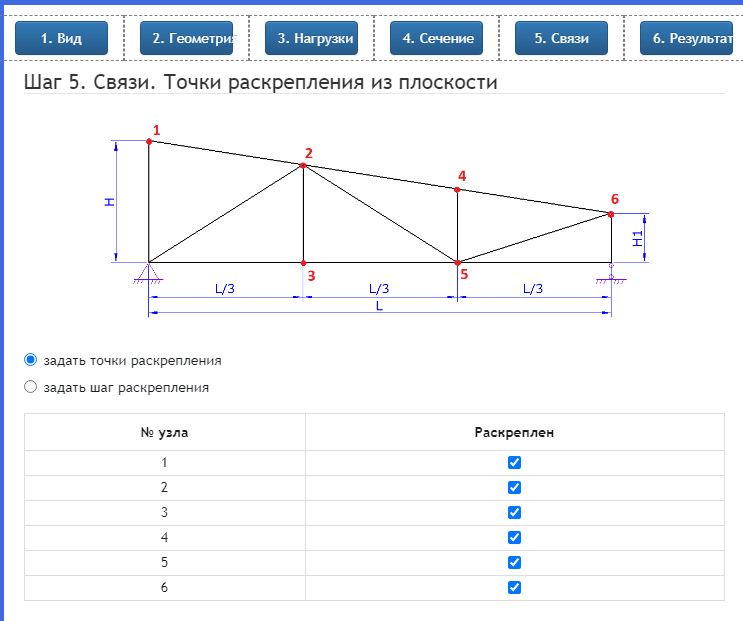

Všimněte si, že zaškrtl všechny body uvolnění.
Ztužení znamená, že v těchto bodech budou příčníky spojující všechny vazníky dohromady.
1,2,4,6 – tam bude stříška, určitě tam je zapínání. V bodech 3 a 5 se také ukazuje, že je nutné vyrobit trámy pro spojení vazníků k sobě, jinak pro spodní pás bude potřeba větší trubka, místo 40*25*2, 60*60*2. No, v prodeji nejsou žádné trubky takových velikostí, musíte si vzít nejbližší větší, pravděpodobněji 50*25*2.

A nesmíme zapomenout na diagonální spoje, jinak se to všechno sesype jako domeček z karet. Na obrázku níže jsem je všechny zakroužkoval na jedné straně. Svislé sloupky červeně, svislé vazníky zeleně, vodorovné vazníky žlutě. No, není nutné dělat modré, pokud jsou sloupky silné a pevně připevněné k základu. Pokud neexistuje spolehlivý základ, musí být vyrobeny, alespoň jako ty, které jsem nakreslil vpravo, ale v ideálním případě je také třeba počítat s ohledem na zatížení větrem a sněhem. Úhly diagonálních spojů by měly být provedeny co nejblíže úhlu 45 stupňů. Povolené v rozmezí 30-60 stupňů, za těmito limity jsou méně účinné. Pokud úhel není v těchto mezích, např. při spojování vazníků k sobě, pak je nutné je spojit ne s vazníky nejblíže k sobě, ale s každým dalším.

No a jsou tam i všelijaké drobné, ale nesmírně důležité designové body, jako třeba to, že trubky musí být ze všech stran hermeticky svařené, aby se v nich netvořila rez. Trubky nesmí být vystaveny tlaku. Se třemi poli je pravá hrana jako vazník Molodechno, to znamená, že diagonála jde do horního rohu, takže tam musíte udělat sloupek 7 součástí sloupu (sloupy na této straně budou delší) a část spodního nosníku 13 k němu bude přiléhat ze strany. Sloupek 4 by měl stát na sloupu a část spodního nosníku 11 by k němu měla také přiléhat ze strany. Obecně platí, že totéž můžete udělat vpravo.
