Jaké zatížení v kW vydrží drát 1,5-2,5-4-6-10 mm²?

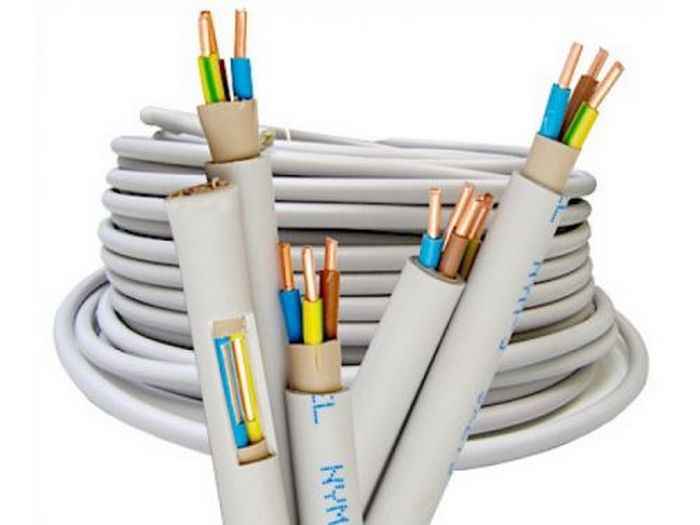

Při zodpovězení otázky, kolik kW odolá drát 1,5-2,5-4-6-10 mm², je důležité vzít v úvahu mnoho různých faktorů. V první řadě je to materiál, ze kterého jsou jádra vyrobena. Měděné vodiče vydrží proudové zatížení téměř dvakrát vyšší než vodiče hliníkové.
Navíc je důležitý způsob položení kabelu, jeho délka a některé další nuance. Průměrná hodnota proudového zatížení se považuje za 10 ampér na 1 čtvereční. mm., měděný kabel. Jde však pouze o průměrnou hodnotu, která závisí na mnoha faktorech.
Přečtěte si, kolik kW vydrží drát 1,5-2,5-4-6-10 mm² v této recenzi stavebního časopisu https://samastroyka.ru/.
Jaké zatížení v kW vydrží drát 1,5-2,5-4-6-10 mm²?

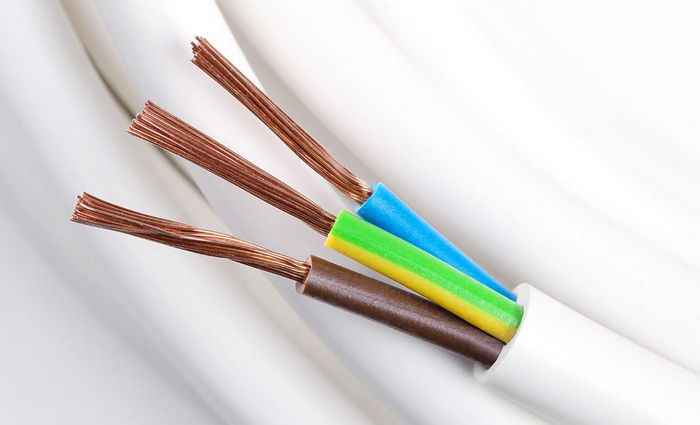

Materiál, ze kterého jsou drátěná jádra vyrobena, je nejdůležitějším faktorem při určování zatížení, které může odolat. Správný výběr kabelu podle průřezu vodičů je velmi důležitý, protože jinak se můžete setkat s přetížením sítě a dokonce i se zkratem v důsledku natavení PVC izolace kabelu.
Jaké zatížení v kW vydrží drát 1,5-2,5-4-6-10 mm²?

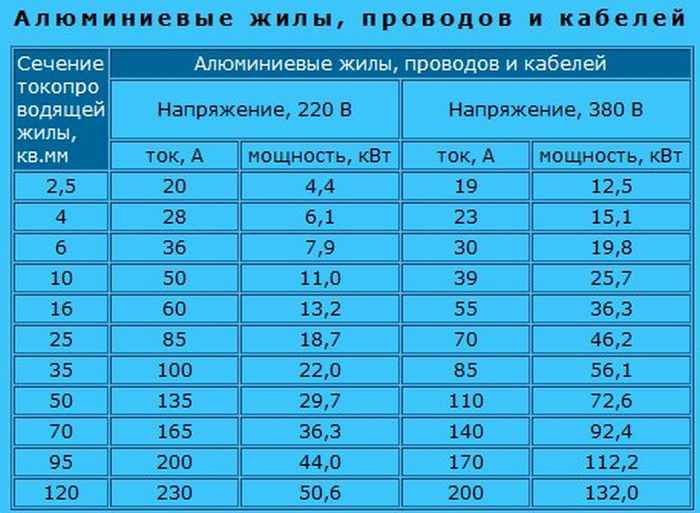

Proto je tak důležité pochopit, kolik kW vydrží drát 1,5-2,5-4-6-10 mm². Kromě materiálů použitých na výrobu jader hraje při určování zatížení velmi důležitou roli také počet fází. A pokud pro 220V síť jsou zátěže na kabelu jedna věc, pak pro třífázovou 380V síť jsou úplně jiné, několikanásobně větší.
V síti 380 V snese stejný kabel zatížení téměř 2krát vyšší než v jednofázové síti 220 V.
Podívejme se blíže na to, kolik kW měděné kabely vydrží v síti 220 V:
- Měděný kabel o průřezu 1,5 mm² – proud 15 A, zátěž 3,3 kW;
- Měděný kabel o průřezu 2,5 mm² – proud 21 A, zátěž 4,6 kW;
- Měděný kabel o průřezu 4 mm² – proud 27 A, zátěž 4,6 kW;
- Měděný kabel o průřezu 6 mm² – proud 34 A, zátěž 7,5 kW;
- Měděný kabel o průřezu 10 mm² – proud 50 A, zátěž 11 kW.
Když víte, kolik kW konkrétní kabel různých průřezů vydrží, můžete si vybrat správný jistič. Jmenovitý výkon stroje je vypočítán tak, aby nepřekračoval proudové zatížení kabelu.
Jaké zatížení v kW vydrží drát 1,5-2,5-4-6-10 mm²?
Jaké zatížení v kW vydrží drát 1,5-2,5-4-6-10 mm²?
To je velmi důležité, protože v okamžiku překročení proudového zatížení kabelu, kdy se vodiče začnou zahřívat, musí jistič zastavit dodávku elektřiny.
Jak převést ampéry na kW
Znáte-li aktuální zatížení v ampérech, můžete snadno vypočítat, kolik kW odolá drát 1,5-2,5-4-6-10 mm². Chcete-li to provést, musíte vynásobit ampéry provozním napětím sítě. Například: 10*220=2200 Wattů (2,2 kW).
Jak převést ampéry na kW
A naopak, přesně stejným způsobem můžete vypočítat, jaký druh drátu je potřeba k připojení konkrétního elektrického spotřebiče. K tomu stačí znát jeho sílu.
Kolik kW vydrží drát 1,5-2,5-4-6-10 mm²?
Například rychlovarná konvice o výkonu 2,2 kW, její aktuální zatížení na drátu bude 10 Ampér. Pro připojení takové zátěže potřebujete měděný drát o průřezu nejméně 1,2-1,3 mm² (to je s malou rezervou).
Pro výpočet elektrického vedení můžete použít stávající normy:
- skupiny osvětlení – měděný drát 1,5 mm²;
- zásuvky – měděný drát 2,5 mm²;
- elektrická trouba – samostatný měděný drát 4-6 mm²;
- Elektrický ohřívač vody – samostatná linka s měděným drátem 1,5-2,5 mm².
Jaké zatížení v kW vydrží drát 1,5-2,5-4-6-10 mm²?

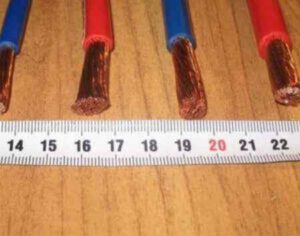

Zároveň musíte pochopit, jaký druh kabelového produktu máte před sebou. Dnes existuje mnoho bezohledných výrobců, kteří, aby ušetřili peníze, konkrétně zmenšují průřez vodičů. Výsledkem je zkrácený kabel, který již není schopen vydržet proudové zatížení, které je na něj kladeno.
