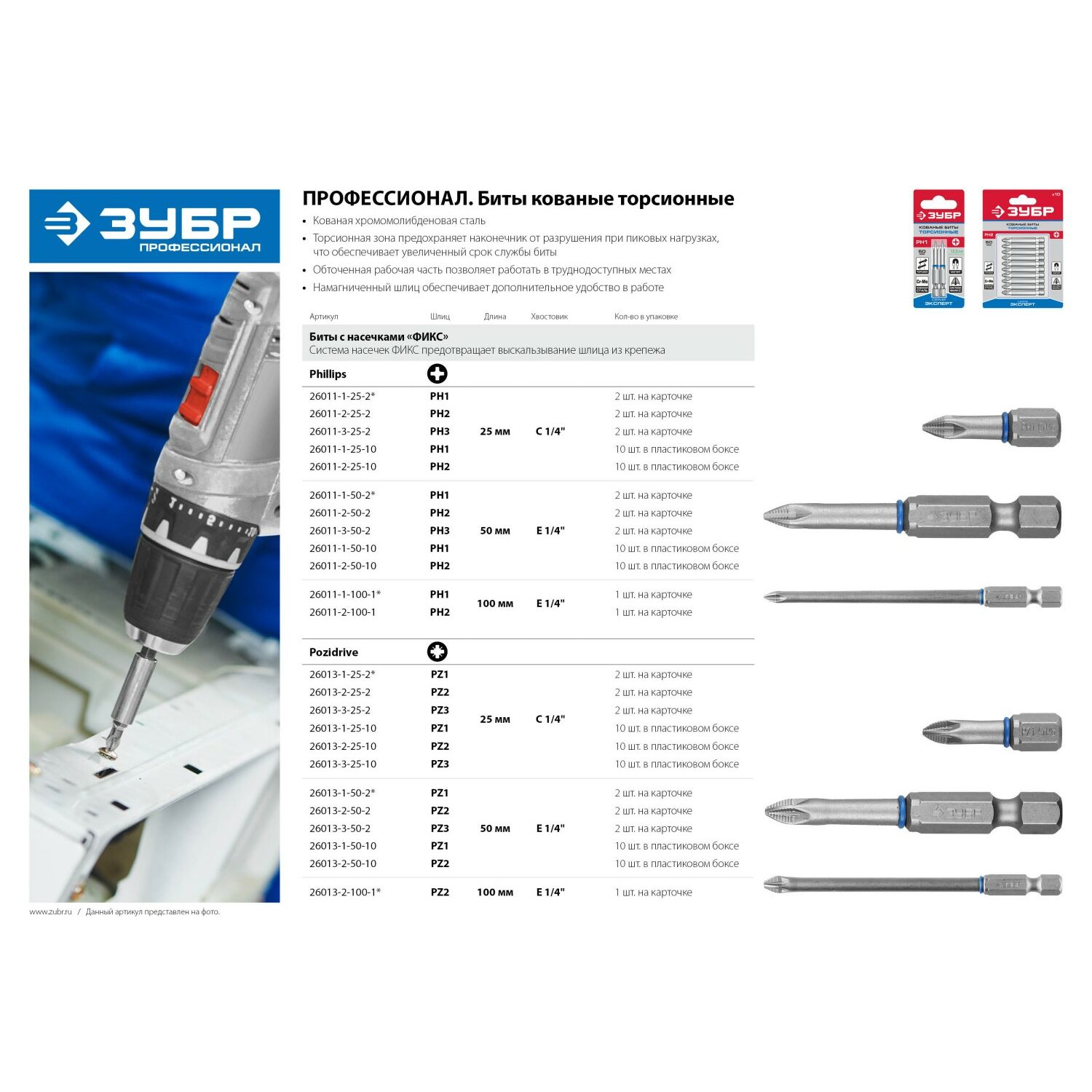

Bity Pz a ph, jaký je rozdíl, foto.

Drážka PZ je tedy vylepšenou verzí drážky PH a zajišťuje těsnější spojení hrotu šroubováku s drážkou. PZ byste měli zvolit, pokud pracujete s nejdůležitějšími výrobky a součástmi, které vyžadují zvýšenou utahovací sílu spojovacího prvku.

Je možné kroutit PZ PH?

Samozřejmě to můžete udělat, ale u šroubů a svorníků PH šroubovák PZ (stejně jako šroubovák PH u šroubů PZ kvůli různým úhlům zkosení hrotu a drážky) nesedí pevně, vzniká vůle, zvyšuje se pravděpodobnost zlomení, bity (nástavce) se rychleji opotřebovávají – kvalita a rychlost práce se snižuje v důsledku použití nesprávného nástroje.

Bity PZ (Pozidriv) se používají k práci s křížovými drážkami hlav šroubů, vrutů, svorníků, kotev a hmoždinek. Nástavce PZ (Pozidriv) se používají jako příslušenství pro šroubováky, vrtačky a šroubováky s vyměnitelnými nástavci. Délka standardních křížových bitů PZ je od 25 do 200 milimetrů.

PZ/FL nebo PZ/S — kombinace křížového šroubováku (elektrikářských šroubováků), umožňuje utahovat šrouby velkou silou, bez tlaku. Tento typ šroubu se používá v elektrických spotřebičích. Slabou stránkou šroubováků je drážka, často se láme.

K čemu je pH Bit?

Bit PH2 se používá jako náhradní nástavec pro šroubovák nebo adaptér šroubováku pro práci s křížovými spojovacími prvky. Je vyroben z vysokopevnostní legované oceli S2, která poskytuje zvýšenou odolnost proti zlomení a deformaci v nejvíce zatížených kontaktních bodech.

3 rozdíly mezi bity Pz a Ph – jako obrázky

Jak vybrat správné bity PH a PZ, jaký je mezi nimi rozdíl?

Jak vybrat správné bity PH a PZ, jaký je mezi nimi rozdíl? Drážky PH a PZ existují už dlouho, ale mnoho lidí to neví.

Zobrazení: 76627
Youtube — @Alexey Medveděv
RKN: zahraniční vlastník zdroje porušuje zákony Ruské federace

Bity šroubováků: klasifikace, odrůdy, typy, fotografie

Kupte si sadu bitů CONNEX + ráčnu COBX 973832 fotografie

Fotografie Bits ph1 pz1

Rozdíl v bitech Pz ph

Bity PZ2+PH2 25 mm 2 ks HT1S320 koupit ilustrace

Videogalerie

Jaký je rozdíl mezi bity PH a PZ?

před 4 lety. Zobrazení: 2268148

PH a PZ, jaký je rozdíl? Kde se používají?

před 3 lety. Zobrazení: 2910

Youtube — @Petr Štol

PH a PZ BITY V ČEMU JE ROZDÍL? Co si vybrat?

před 2 měsíci. Zobrazení: 7198

Youtube — @Můj mistr

Rozdíl mezi bity Ph a Pz

před 4 lety. Zobrazení: 12553

RKN: zahraniční vlastník zdroje porušuje zákony Ruské federace

Křížový šroubovák s drážkou PH a PZ: jak vypadá

Jsem Anastasia Voitenko, profesionální interiérová designérka se zkušenostmi. Na mých webových stránkách najdete: Recenze současných interiérových stylů, Rady ohledně plánování a územního plánování, Doporučení ohledně výběru materiálů a nábytku, Autorské projekty s komentáři. Zde design chápeme jako umění vytváření funkčního a estetického prostředí. Zvu vás, abyste se ponořili do světa interiérového designu a proměnili své nápady ve skutečnost. Společně vytvoříme prostor, který dokonale odráží vaši individualitu.

Pro kvalitní a sebevědomou práci s upevňovacími prvky, které mají vnitřní štěrbinu, je důležité vybrat správný nástroj – ruční šroubovák nebo šroubovák. Velikost pracovního profilu nástroje musí přesně odpovídat velikosti pracovního profilu v hlavě kování. Nejběžnější samořezné šrouby, šrouby a šrouby mají nejčastěji rovnou nebo křížovou drážku, jejíž velikost přímo souvisí s průměrem nohy spojovacího prvku. Níže jsou tabulky shody mezi průměrem kování a velikostí šroubováku (bitu).

Spojovací materiál pro plochý šroubovák, bit – SL (Slotted).

Šrouby

1. Šrouby s nízkou válcovou hlavou a rovnou drážkou DIN 84, GOST 1491-80, EN ISO 1207.
Tabulka 1

Průměr šroubu, d, mm	M1,2	M1,4	M1,6	M1,8	M2	M2,5	M3	M3,5	M4	M5	M6	M8	M10
Průměr hlavy, dk, mm	2,3	2,6	3	3,4	3,8	4,5	5,5	6	7	8,5	10	13	16
šířka štěrbiny, n, mm	0,3	0,3	0,4	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2,0	2,5
Velikost šroubováku SL, mm	0,3 × 2,0		0,4 × 2,5		0,5 × 3	0,6 × 3,5	0,8 × 4	1 × 5,5	1,2 × 6,5	1,2 × 8	1,6 × 10	2 × 12	2,5 × 14

2. Šrouby s rovnou drážkou s válcovou zaoblenou hlavou DIN 85, GOST 17473-80, EN ISO 1580.
Tabulka 2

Průměr šroubu d, mm	M1,6	M2	M2,5	M3	M3,5	M4	M5	M6	M8	M10
Průměr hlavy dk, mm	3	4	5	6	7	8	10	12	16	20
Šířka spline n, mm	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2	2,5
Velikost šroubováku SL, mm	0,4 × 2,5	0,5 × 3	0,6 × 3,5	0,8 × 4	1 × 5,5	1,2 × 6,5	1,2 × 8	1,6 × 10	2 × 12	2,5 × 14

3. Šrouby se zápustnou a polozápustnou hlavou a přímou drážkou: GOST 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, GOST 17474-80.
Tabulka 3

Průměr šroubu d, mm	M1,2	M1,4	M1,6	M1,8	M2	M2,5	M3	M3,5	M4	M5	M6	M8	M10
Průměr hlavy dk, mm	2,3	2,6	3	3,4	3,8	4,7	5,6	6,5	7,5	10	9,2	14,7	18
Šířka drážky n, mm	0,3	0,3	0,4	0,4	0,5	0,6	0,8	0,8	1,0	1,2	1,2	2	2,5
Velikost šroubováku SL, mm	0,3 × 2		0,4 × 2,5		0,5 × 3	0,6 × 3,5	0,8 × 4		1 × 5,5	1,2 × 8	1,6 × 10	2 × 12	2,5 × 14

4. Stavěcí šrouby pro plochý šroubovák s válcovým koncem (čep) a plochým koncem: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.
Tabulka 4

Průměr závitu d, mm	M2.5	M3	M3.5	M4	M5	M6	M8	M10	M12
Šířka spline n, mm	0,4	0,4	0,4	0,6	0,8	1,0	1,2	1,6	2
Velikost bitu SL, mm	0,4 × 2	0,4 × 2	0,4 × 2,5	0,6 × 3	0,8 × 4	1,0 × 5	1,2 × 6.5	1,6 × 8	1,6 × 8

Samořezné šrouby do kovu

1. Samořezné šrouby (šrouby) do kovu s půlkruhovou (válcovou) hlavou a rovnou drážkou DIN 7971, EN ISO 1481.
Tabulka 5

Samořezný průměr d, mm	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Průměr hlavy dk, mm	4,2	5,6	6,9	7,5	8,2	9,5	10,8	12,5
Šířka spline n, mm	0,6	0,8	1	1	1,2	1,2	1,6	1,6
Velikost bitu SL, mm	0,6 × 3,5	0,8 × 4	1 × 5,5	1 × 5,5	1,2 × 8	1,2 × 8	1,6 × 10	1,6 × 10

2. Samořezné šrouby do plechu se zápustnou a polozápustnou hlavou a rovnými drážkami: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.
Tabulka 6

Samořezný průměr d, mm	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Průměr hlavy dk, mm	4,3	5,5	7,3	7,5	8,4	9,5	10,8	12,4
Šířka spline n, mm	0,5	0,8	1,0	1,0	1,2	1,2	1,6	1,6
Velikost bitu SL, mm	0,5 × 3	0,8 × 4	1,0 × 5,5	1,0 × 5,5	1,2 × 8	1,2 × 8	1,6 × 10	1,6 × 10

Spojovací materiál na křížový šroubovák a bit – PH (Phillips) a PZ (Pozidriv).

Šrouby

1. Šrouby s čočkovitou válcovou hlavou a Phillipsovým vybráním PH, PZ: DIN 7985, GOST 17473-80, EN ISO 7045.
Tabulka 7

Průměr závitu, d, mm	M1,6	M1,8	M2	M2,5	M3	M3,5	M4	M5	M6	M8	M10
Průměr hlavy, dk, mm	3,2	3,5	4,0	5,0	6,0	7,0	8,0	10,0	12,0	16,0	20,0
Velikost (číslo) šroubováku Phillips	0	0	1	1	1	2	2	2	3	4	4

2. Šrouby se zápustnou a polozápustnou hlavou PH, PZ: DIN 965, GOST 17475-80, EN ISO 7046 a DIN 966, GOST 17474-80, EN ISO 7047.
Tabulka 8

Velikost závitu, mm	M1.6	M1.8	M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10
Velikost (číslo) šroubováku Phillips	0	0	0	1	1	2	2	2	3	4	4

Samořezné šrouby do plechu

1. Samořezné šrouby s půlkulatou hlavou pro křížový šroubovák (bit) PH a PZ: DIN 7981, GOST 10621-80, EN ISO 7049.
2. Zápustné šrouby pro křížový šroubovák (bit) PH a PZ: DIN 7982, GOST 10619-80, EN ISO 7050.
3. Šrouby se zápustnou hlavou pod kříž PH a PZ: DIN 7983, GOST 10620-80, EN ISO 7051.
Tabulka 9

Průměr samořezného závitu, mm	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Velikost (číslo) šroubováku Phillips	1	1	2	2	2	2	3	3

Vruty do dřeva

1. Šrouby s kulatou hlavou, drážkované PH, PZ: DIN 7996.
2. Šrouby se zápustnou a polozápustnou hlavou, drážka PH, PZ: DIN 7997, DIN 7995.
Tabulka 10

Velikost závitu šroubu, mm	2	2,5	3	3,5	4	4,5	5	5,5	6	7	8
Velikost (číslo) šroubováku Phillips	0	1	1	2	2	2	2	3	3	3	4

3. Univerzální šrouby do dřeva, sádrokartonu s PH a PZ drážkami (černé, žluté, pozinkované)
Tabulka 11

Průměr závitu, A, mm	2,5	3,0	3,5	3,8	4,2	4,5	4,8	5,0	6,0
Velikost šroubováku (bity) Ph/PZ, číslo	1	1	2	2	2	2	2	2	3

Jak číst označení bitů a šroubováků?

Typ a velikost hrotu bitu (šroubováku) je označena dvěma čísly, například PH1, PZ2. Toto označení nástroje obsahuje informace o tom, s jakou velikostí spojovacího prvku má pracovat.
Zvažte například šroubovák PH2. PH — pracovní profil Phillipsův kříž
2 — číslo šroubováku Číslo označuje určitý rozsah průměrů upevňovacích prvků, se kterými může bit pracovat. V tomto příkladu se jedná o samořezné šrouby velikosti 3.1 – 5 mm. Tabulka 12. Korelace mezi číslem bitu a vnějším závitem spojovacího prvku.

Šroubovák č. PH a PZ	Průměr spojovacího prvku, mm
0	na 2
1	2,1 – 3
2	3,1 – 5
3	5,1 – 7
4	od 7,1

Drážkované šroubováky jsou označeny písmeny SL udávající šířku a tloušťku štěrbiny. Někteří výrobci uvádějí pouze šířku. Například: SL 0.6×3.5 nebo SL 2.0
Tabulka 13. Typické velikosti hrotů drážkovaných bitů.

Šířka hrotu, mm	2	2.5	3	3.5	4	4.5	6	5.5	6, 6.5, 7	8	9
Tloušťka hrotu, mm	0.3-0.4	0.4	0.5	0.5-0.6	0.6	0.6	0.8	0.8-1.0	1.0-1.2	1.2-1.6	1.4-1.6

Pokud je správně zvolena velikost šroubováku nebo nástavce šroubováku, pak nástroj sedí pevně ve štěrbině a bez vůle. Těsné uložení eliminuje riziko olíznutí pracovních hran, podporuje lepší přenos točivého momentu a zaručuje vynikající konečný výsledek montáže.
